产品名称：引下线夹
产品材质：线夹主体由耐腐蚀、耐候性极佳的三元乙丙橡胶制成

主要用途：用于光缆引下及跳接时固定光缆
应用场景：橡胶型用于ADSS光缆
适用缆径：适用于不同缆径，根据缆径、杆径来配置型号。

使用方法:用于光缆引下及跳接时固定光缆，每1.5-2.0米光缆需安装一套。

安装方法:

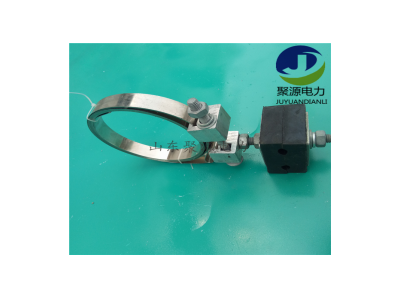

1、杆用引下线夹通过201/304不锈钢带抱箍与电杆连接，将钢带抱箍安装在电杆上， 再将橡胶夹头安装在钢带上，即可完成安装。

2.塔用引下线夹通过热镀锌U型件与铁塔角钢连接:将热辕碎U型件紧固在铁塔角钢工上，再将橡胶夹块安装在U型件上，即可完成安装。

注：1.型号中字母与数字意义A-适用于ADSS光缆；Y-引下线夹；DZ-热镀锌型；GD-不锈钢带型；数字-适用缆径范围。

2.钢带型引下线夹按杆径300mm标准生产，不锈钢带采用有质201双亮面、高强度材质，如用户有特殊要求，请标注使用杆径及材质。

3.我公司同时还生产铸铝S型、铸铝鸭嘴型和抱箍型引下线夹，如果用户需求，请与本公司联系。

使用条件: 光缆线路和首末端杆塔，在光缆接头杆（塔）处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

光缆架线采用张力放线，使OPGW在安装时始终保持一定恒定张力而处于悬空状态， 以保证与障碍物和其他物体有足够的间距，避免发生摩擦，且不会损伤光缆。每个具体工程项目应根据实际情况参照示意图配置 合适的施工机具。
用于ADSS光缆在电杆电塔上的固定，适用于不同缆径，橡胶型用于ADSS引下线夹，安装便捷牢靠，可调节范围广。

订货须知：在普通小线路中，可选择镂空型钢带ADSS引下线夹，根据缆径、杆径来配置型号。

镂空型钢带ADSS引下线夹，常用于小线路用的光缆固定，根据缆径、杆径来配置型号。产品采用304不锈钢镂空型钢带，长度为1.2米/2米，余缆架是50*5镀锌铁。尺寸一般为700-750mm，ADSS光缆一般用600mm长度的余缆架，就是把剩余的光缆缠起来，防止光缆损伤。各种规格支持定制。
